什么是逆功率保护装置景开电气的JKS8003T逆功率保护装置是一种光伏并网的保护装置，主要安装在光伏并网柜中。光伏电站需要使用逆功率保护装置的原因是，当光伏并网系统发电量大于负载时，会出现反方向的电流流入电网。这种情况下，如果没有逆功率保护装置，多余的电量可能会通过低压配电变压器向上级电网逆向送电，这违反了电力系统的运行规则，并且可能导致设备损坏甚至引发安全事故。逆功率保护装置的目的是在光伏并网系统发电量大于负载时，实时监测配电变压器低压出口侧的电压、电流信号，调节系统的发电功率，防止逆向送电。实现了“自发自用，余电不上网”的功能。逆功率保护装置在光伏系统中起着保护电网和设备的作用，确保了光伏系统的稳定和安全运行。

逆功率保护装置的特点 采样性能好
逆功率保护装置的采样回路既监测有功功率方向，又监测无功功率方向，同时还可以监测电流、电压、频率等电气量，具有较高的监测精度。
人性化设计
逆功率保护装置界面采用大屏幕液晶显示屏，可以实时显示电流、电压、有功功率、无功功率、频率等电气量，并且操作菜单简单易用，显示信息直观清晰。
出口独立
逆功率保护装置的出口继电器都单独使用一个通道，方便保护的投入和退出。所有的遥控分合、保护跳闸、事故信号、预告信号等出口都可以单独配置。
自保功能强
逆功率保护装置的每个断路器对应一个操作回路，紧急时可以实现对开关的直接操作。此外，逆功率保护装置还具有断路器跳合闸线圈保护功能，避免因机械拒动而烧毁断路器线圈。

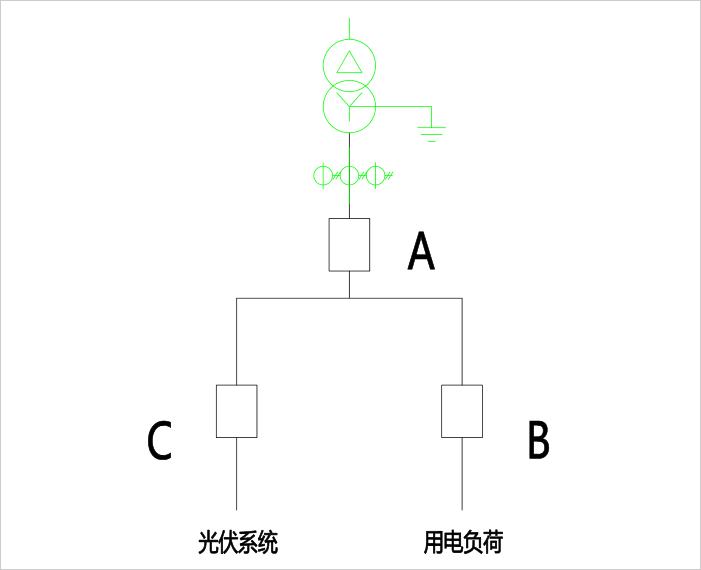

逆功率保护装置的工作原理 逆功率保护装置是基于防逆流保护的，主要是通过采集电流信号的反馈来实现保护功能。具体来说，逆功率保护装置通过交流电流互感器采集电流信号，并反馈到防逆流控制器中。控制器内的逻辑电路根据采集的电流信号来判断是否有逆功率存在，如果有逆功率，则控制器会立即驱动接触器的触点断开，从而断开逆向电流的回路，避免设备损坏和安全事故的发生。同时，逆功率保护装置还可以与光伏逆变器进行通信，实现逆变器的自动调节，确保电力的安全和稳定供应。如果光伏发电的功率＜负荷的功率，说明光伏发电无法满足负载需求的情况下，仍然有部分电流从400V电网流向负荷，防逆流保护装置无需要工作。如果光伏发电的功率＞负荷的功率，说明光伏发电已经大于负载需求的情况下，会有部分电流流向400V电网负荷，此时逆功率保护装置开始工作。其原理图如下所示：

逆功率保护装置的作用 光伏系统需要使用逆功率保护装置的原因是，当光伏发电量大于负载时，会有部分电流流向400V电网负荷，此时会出现逆功率现象。逆功率对光伏系统可能产生危害，包括设备损坏和系统稳定性受影响等。逆功率保护装置能够检测到这种逆功率现象并采取相应的保护措施，从而保护光伏系统的安全稳定运行。一般情况下，光伏并网方式可分为配电侧并网和输电侧并网。当以输电侧并网的方式中，电只进入输电网，系统一般不会有防逆流的要求，因为这就是完全的逆流方式。但如果是以配电侧并网的方式中，若要求光伏所发电量都被本级电网的用电设备使用，不进入上级电网，那么就需要具备逆功率保护的防逆流装置了。
当电网电压过高引起跳闸

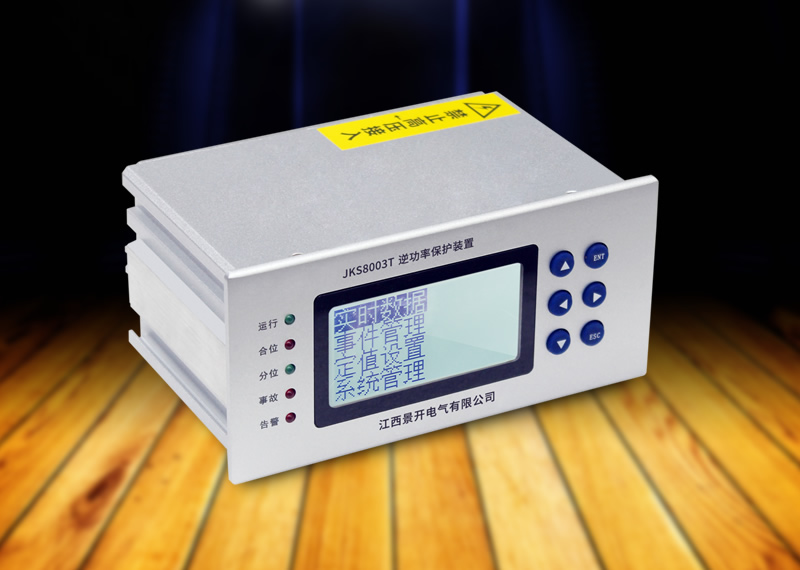

逆功率保护装置的按键说明 ▴键：向上键（修改数字时为+)
▾键：向下键（修改数字时为-）
◂键：光标向左移动
▶键：光标向右移动
ENT：确认键
ESC：返回键
注：面板上有5个指示灯，分别是以下几种
运行：工作状况指示灯，装置正常运行时不停的闪烁，反之一直亮（绿）
合位：断路器处于合位置时点亮（红）
分位：断路器处于分位置时点亮（绿）
故障：当装置所监视的系统有故障信号时点亮（红）
告警：当装置所监视的系统有告警信号时点亮（红）
